Paumelle de fenêtre PVC : rôle, réglages et remplacement

Une fenêtre PVC qui grince, qui descend côté poignée ou qui montre une fissure dans l’angle du bas a souvent un problème de paumelle. Le mot désigne la pièce qui porte le vantail et le fait pivoter, et beaucoup disent aussi « charnière ». Sur une fenêtre oscillo-battante, ce n’est pas une simple charnière : c’est une petite mécanique, qui se règle dans trois directions et ne se change pas au hasard. Voici comment elle fonctionne, ce que vous pouvez faire vous-même et ce qu’il faut relever avant d’acheter une pièce.

Durée	Niveau	Outil	Fenêtres
20 min (réglage) à une demi-journée (remplacement)	moyen à pro	clé six pans 4 mm	PVC à la française et oscillo-battantes

Paumelle, charnière, palier : de quoi parle-t-on ?

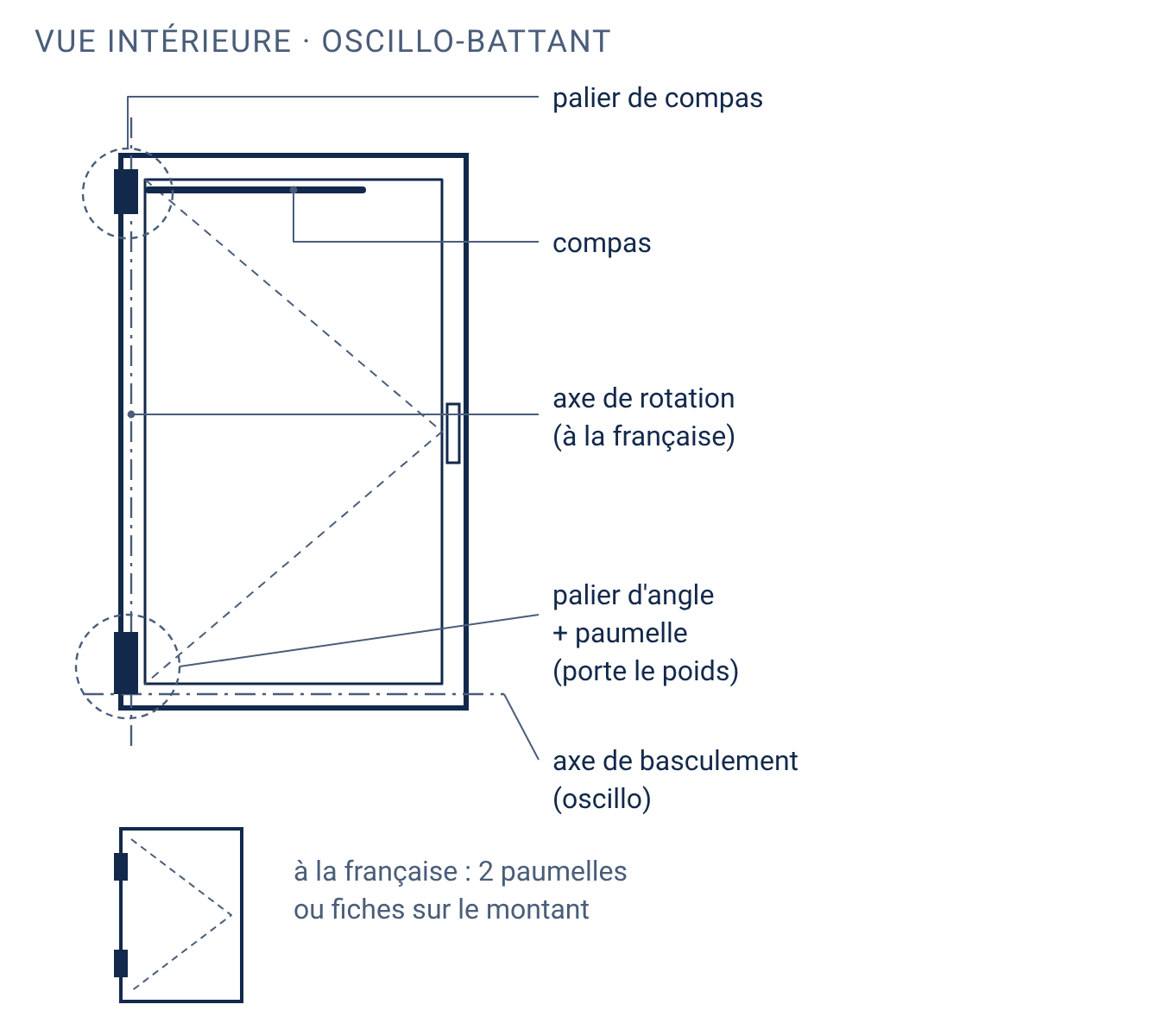

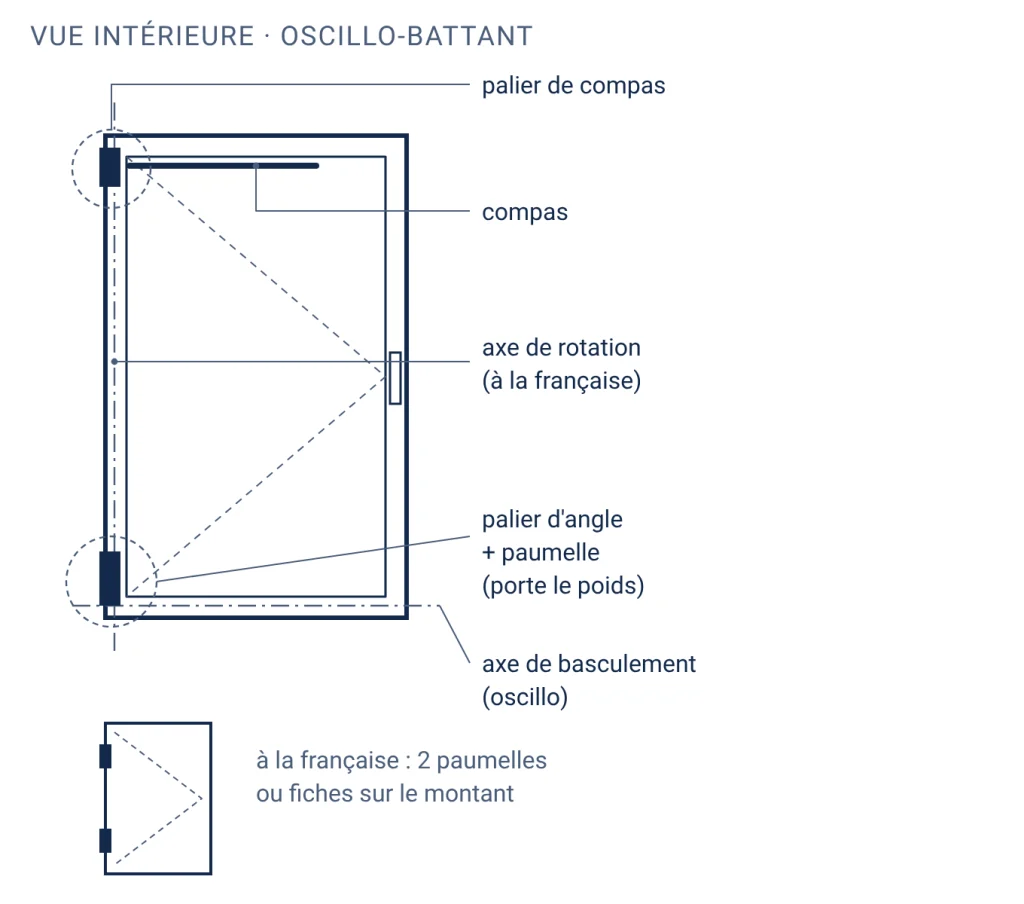

Sur une fenêtre ouvrant seulement à la française, le vantail tourne sur deux ou trois paumelles (ou fiches) vissées sur le montant. Sur une fenêtre oscillo-battante, la quincaillerie forme un tout. En bas, côté paumelles, le palier d’angle porte le poids du vantail ; MACO parle de « paumelle de palier d’angle ». En haut, le palier de compas tient l’axe de rotation, et le compas, un bras articulé le long de la traverse haute, permet le basculement. Quand on parle de « charnière de fenêtre PVC oscillo-battant », c’est de cet ensemble qu’il s’agit.

Ces pièces ne sont pas universelles. Chaque fabricant de ferrure (Roto, MACO, Winkhaus, Siegenia, Ferco…) a ses gammes, et chaque gamme ses cotes. MACO classe d’ailleurs les paliers d’angle et de compas parmi les « pièces de sécurité » : leur maintenance doit être faite par une entreprise agréée. C’est cohérent : si elles cèdent, le vantail tombe.

Les signes d’une paumelle qui fatigue

Le grincement est le premier signal, et le plus simple à traiter : la pièce manque de graisse. Viennent ensuite le vantail qui descend et frotte côté poignée, le jeu quand on soulève le vantail ouvert, puis la fissure visible dans la pièce ou dans le PVC autour des vis. Les trois premiers se traitent par l’entretien et le réglage. Une fissure, jamais : on condamne la fenêtre et on fait changer la pièce.

Entretenir : le geste que tout le monde peut faire

1. Nettoyer Chiffon doux humide, nettoyant au pH neutre. Pas de produit acide, de solvant ni d’éponge abrasive : MACO les proscrit sur ses ferrures.
2. Graisser le palier d’angle MACO le fait figurer parmi ses points de graissage. Il recommande une graisse adhérente au PTFE en aérosol, en quantité minime, de la taille d’une tête d’épingle.
3. Huiler le compas, pas son palier Winkhaus demande d’huiler au moins une fois par an les points de contact du compas avec son rail. Il précise que le palier de compas, lui, ne doit être ni huilé ni graissé.
4. Manœuvrer Ouvrez, basculez, refermez plusieurs fois pour répartir le lubrifiant.
5. Contrôler les vis Vérifiez que les vis de fixation des paliers sont serrées. MACO prévoit ce contrôle dans ses visites périodiques.

Régler une paumelle de fenêtre PVC

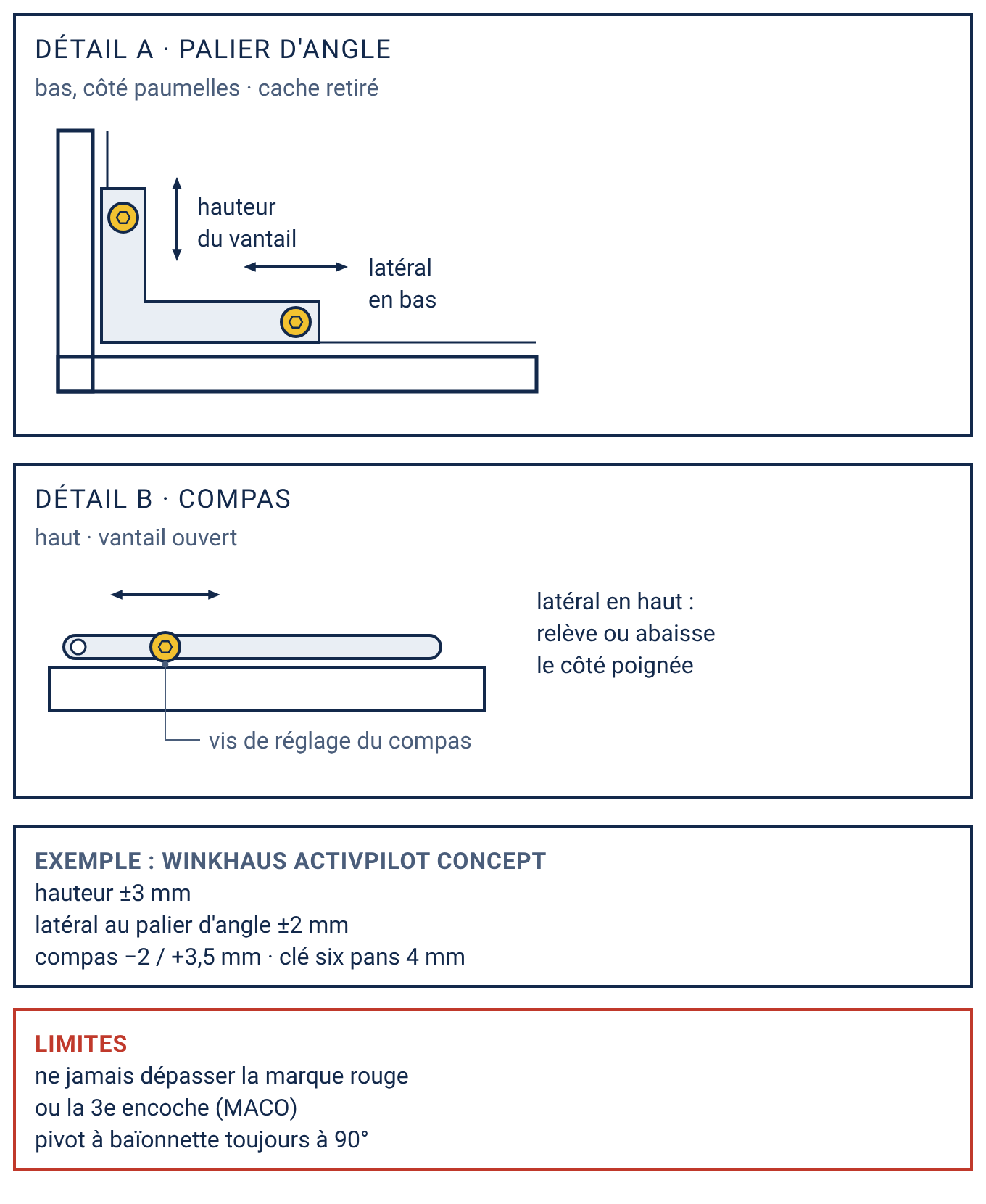

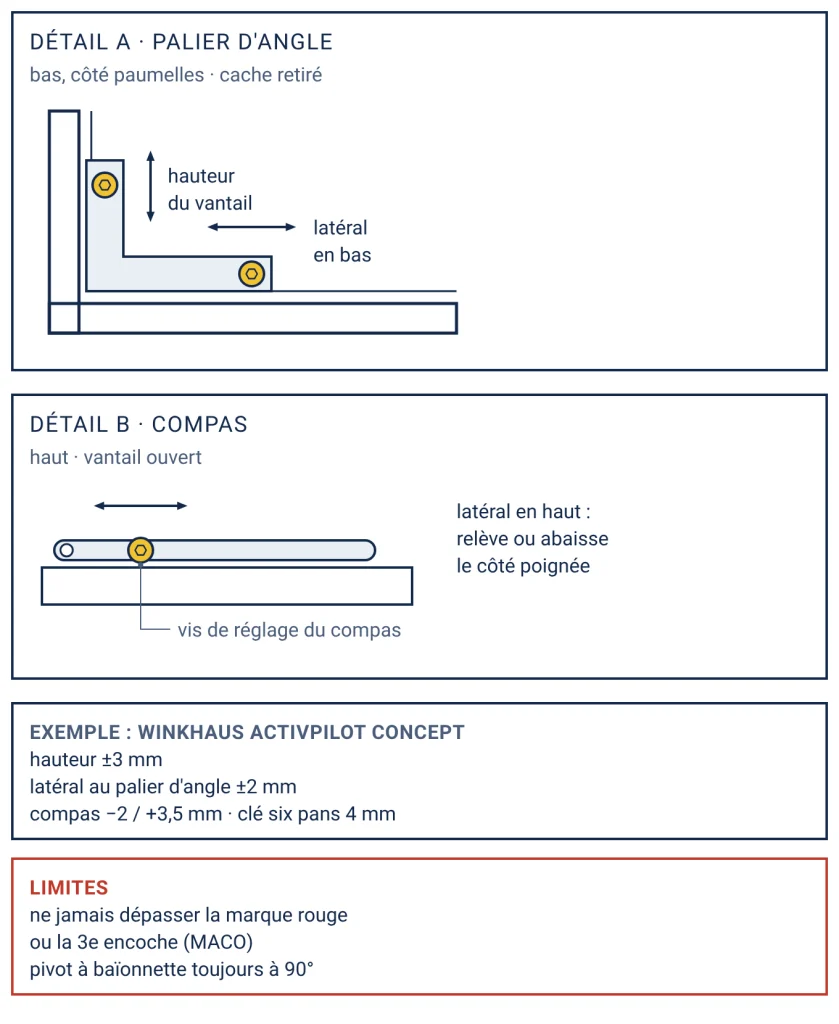

Trois réglages existent sur la plupart des ferrures oscillo-battantes, tous à la clé six pans (4 mm chez Roto et Winkhaus). Au palier d’angle, une vis verticale monte ou descend le vantail, une vis horizontale le décale en bas. Au compas, une vis décale le haut du vantail, ce qui relève ou abaisse le coin côté poignée. Certaines versions ajoutent un réglage de pression au palier : ±1,2 mm à la clé de 2,5 mm sur la ferrure Winkhaus qui le prévoit.

Les courses sont courtes. Sur la ferrure Winkhaus activPilot Concept, la notice donne ±3 mm de hauteur, ±2 mm de latéral au palier d’angle et −2 à +3,5 mm au compas d’une fenêtre rectangulaire. Rappel honnête : MACO et Roto réservent ces réglages aux professionnels. Si vous intervenez, travaillez par petits crans, refermez entre chaque essai, et arrêtez dès que la vis force. La méthode complète, symptôme par symptôme, est dans notre guide pour régler une fenêtre PVC.

Remplacer une paumelle : ce que cela implique

Changer un palier d’angle ou un palier de compas impose de décrocher le vantail. C’est là que les notices sont les plus fermes. MACO réserve la dépose et la remise en place du vantail à une entreprise spécialisée, et demande d’être à plusieurs pour les vantaux grands ou lourds. Winkhaus prévient que la fenêtre peut tomber au décrochage. Pour comprendre ce que fera le menuisier, voici le déroulé général décrit par MACO sur ses ferrures courantes.

1. Retirer le cache Le cache du palier de compas se déclipse ou se dévisse selon le modèle.
2. Libérer l’axe du palier de compas L’axe se tire vers le bas avec un outil adapté. Chez MACO, il ne peut être retiré que fenêtre fermée. Sur certains modèles, une vis de sécurité le verrouille et doit être déposée d’abord.
3. Dégager le vantail On ouvre à 90° en retenant le vantail contre le basculement côté crémone, on fait pivoter la fiche de compas hors de son palier, puis on soulève le vantail du palier d’angle. À deux, pour un grand vantail.
4. Changer la pièce et raccrocher La pièce neuve est fixée dans les mêmes perçages, puis on raccroche dans l’ordre inverse. MACO insiste : la sécurité de l’axe doit impérativement être remise. On contrôle ensuite le réglage et la fermeture.

Les mesures à relever avant d’acheter

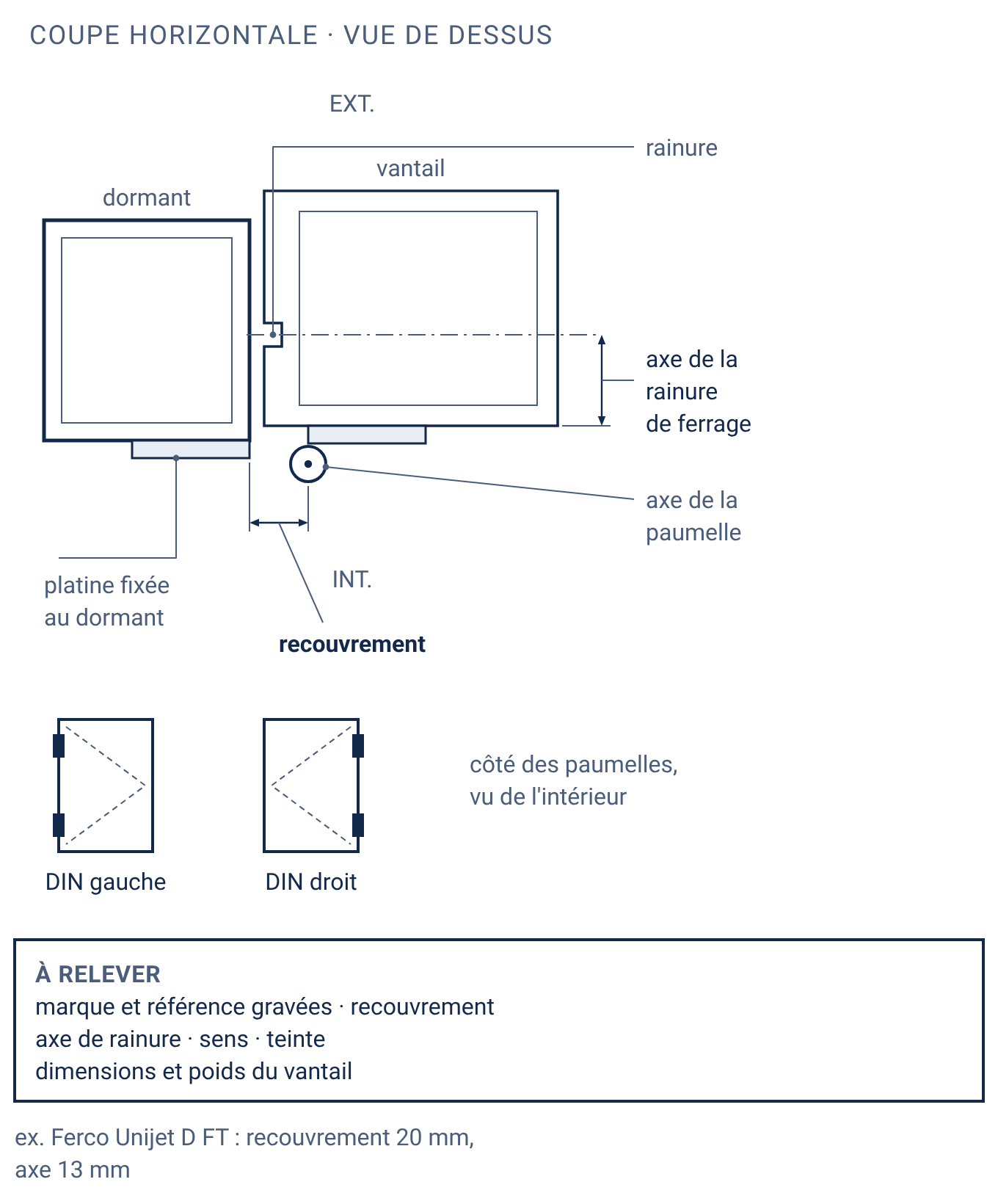

Une paumelle de fenêtre PVC se commande dans la gamme de la ferrure en place, pas « à peu près ». Avant d’acheter, relevez ces éléments, et photographiez la pièce sous plusieurs angles avec un mètre posé à côté.

À relever	Où et comment
Marque et référence	Gravées ou estampées sur la ferrure, souvent sous le cache ou sur la têtière du chant
Type de fenêtre	À la française seule, oscillo-battante, oscillo-battante inversée
Recouvrement	Vue de dessus, l’écart entre la platine fixée au dormant et l’axe de la paumelle
Axe de la rainure de ferrage	Position de la rainure dans le profilé de l’ouvrant ; certaines pièces Ferco Unijet existent par exemple en axe 9 et en axe 13 mm
Sens	De quel côté sont les paumelles, vu de l’intérieur : les catalogues parlent de DIN gauche ou DIN droit
Dimensions et poids du vantail	Chaque gamme a une charge maximale, de 120 kg à 160 kg selon les charnières oscillo-battantes Stac par exemple
Teinte et caches	Blanc, gris, ton bois : les caches se commandent à part, ils cassent souvent au démontage

Exemple concret : un compas Ferco Unijet D FT pour PVC se vend en version recouvrement 20 mm, axe 13 mm. Une erreur sur l’une de ces deux cotes, et la pièce ne se monte pas. Si vous ne trouvez aucune référence, le fabricant de la fenêtre peut l’identifier à partir de ses photos, ou un quincaillier spécialisé à partir de la pièce démontée. Les mêmes précautions valent pour la crémone et pour la poignée de fenêtre PVC.

Nomenclature

La paumelle elle-même s’achète dans la gamme de votre ferrure, chez un quincaillier spécialisé ou auprès du fabricant de la fenêtre. Ces articles servent au réglage et à l’entretien.

Liens affiliés : le site touche une commission sur les achats, sans surcoût pour vous.

<!– wp:fox-blocks/verdict-box {"dataMode":"inline","variant":"subtle","name":"Contrôle final","verdictText":"

• Aucune fissure visible sur les paliers ni dans le PVC autour des vis.
• Les vis de fixation sont serrées.
• Le vantail ne grince plus et ne frotte plus.
• Ouverture à la française et basculement fonctionnent sans à-coup.
• La sécurité de l’axe du palier de compas est en place.
• Les caches sont remis.

« , »showScore »:false, »showCTA »:false} /–>

Quand appeler un pro ? Dès qu’une pièce est fissurée ou cassée, dès que le vantail doit être décroché, et quand le réglage arrive en butée sans corriger le défaut. Dans le doute sur la gamme de la ferrure, le fabricant de la fenêtre reste le meilleur interlocuteur : il connaît la quincaillerie qu’il a montée.
