Vous changez une fenêtre, ou vous préparez une ouverture dans un mur neuf, et vous cherchez « la » dimension standard. Elle existe, mais à peu près seulement. Les fabricants publient des formats courants, qui se recoupent d’un catalogue à l’autre sans être identiques. Et une même fenêtre peut s’annoncer avec deux chiffres différents selon qu’on parle de la baie ou du cadre. Voici les formats les plus cités, en millimètres, puis la méthode pour mesurer juste.
| Fenêtre 1 vantail | Fenêtre 2 vantaux | Porte-fenêtre 1 vantail | Porte-fenêtre 2 vantaux |
|---|---|---|---|
| H 450 à 1550 · L 400 à 1200 mm | H 750 à 1900 · L 900 à 1400 mm | H 2150 · L 600 à 800 mm | H 2150 à 2300 · L 1000 à 1600 mm |
Des formats, pas une norme
Deux chiffres pour une fenêtre
Mesurer en trois points
Pourquoi le « standard » n’existe qu’à peu près
Dans une construction neuve, on peut réserver les baies aux dimensions d’un catalogue. C’est là que les formats courants servent : la fenêtre se commande en stock, sans fabrication sur mesure. En rénovation, c’est l’inverse. La baie existe déjà, elle a été maçonnée il y a vingt, cinquante ou cent ans, et rien ne garantit qu’elle tombe sur un format actuel.
Les tableaux ci-dessous reprennent les formats publiés par Effy et par IZI by EDF, deux guides qui donnent les mêmes valeurs. Effy précise que certaines dimensions peuvent être indisponibles selon les fabricants. Prenez-les comme une carte du marché, pas comme une promesse : avant d’acheter en stock, comparez toujours la fiche du produit à votre mesure.

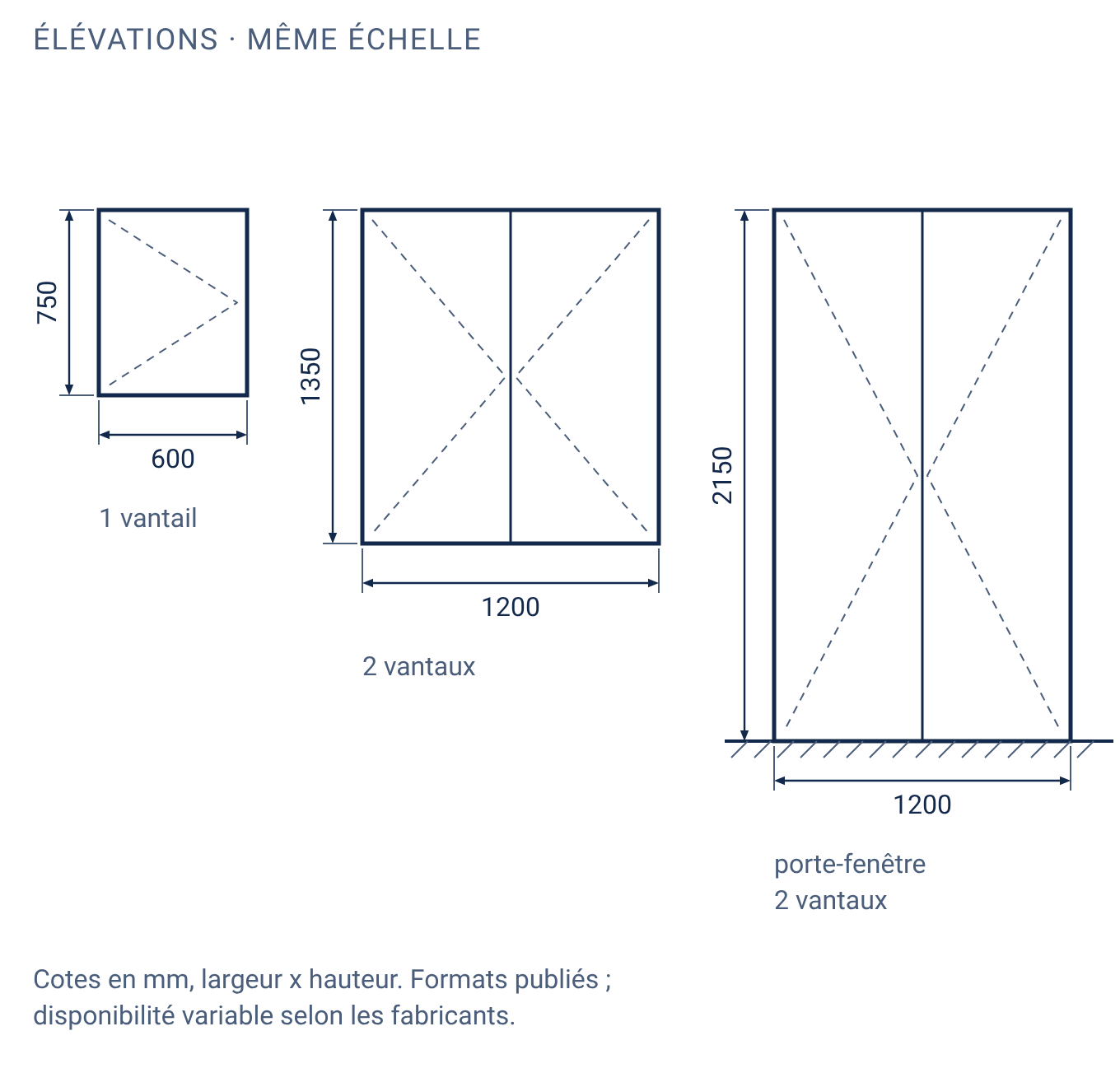

Les dimensions standard, type par type
Fenêtre 1 vantail
Le format le plus petit, celui des salles de bains, des WC et des cuisines. Pour chaque hauteur, plusieurs largeurs sont proposées.
| Hauteur (mm) | Largeurs proposées (mm) |
|---|---|
| 450 | 400 · 500 · 600 |
| 750 | 400 · 500 · 600 · 800 |
| 1050 | 500 · 600 · 800 |
| 1350 | 1200 |
| 1550 | 400 |
Fenêtre 2 vantaux
C’est la fenêtre des chambres et des séjours. Les largeurs varient peu (de 900 à 1400 mm), les hauteurs beaucoup plus.
| Hauteur (mm) | Largeurs proposées (mm) |
|---|---|
| 750 | 900 · 1000 · 1200 |
| 1250 | 900 · 1000 · 1200 · 1400 |
| 1350 | 900 · 1000 · 1200 · 1400 |
| 1550 | 900 · 1000 · 1200 · 1400 |
| 1900 | 900 · 1000 · 1100 · 1200 |
Porte-fenêtre 1 et 2 vantaux
La hauteur de 2150 mm revient dans presque toutes les lignes : c’est la taille de porte-fenêtre standard la plus citée. Pour une porte-fenêtre à deux vantaux, les largeurs vont de 1000 à 1600 mm.
| Vantaux | Hauteur (mm) | Largeurs proposées (mm) |
|---|---|---|
| 1 | 2150 | 600 · 800 |
| 2 | 2150 | 1000 · 1200 |
| 2 | 2200 | 1400 |
| 2 | 2300 | 1600 |
| 3 | 2150 | 1900 |
| 3 | 2250 | 1600 · 2200 |
| 3 | 2350 | 2400 · 2500 |
Hors des formats de stock, la fabrication sur mesure couvre une plage bien plus large. Un fabricant de porte-fenêtres PVC vendues en ligne annonce, pour un modèle à deux vantaux, de 1800 à 2400 mm de hauteur et de 1000 à 1900 mm de largeur. Ces limites changent d’une gamme à l’autre : c’est la fiche du modèle qui fait foi.
Fenêtre 3 vantaux
| Hauteur (mm) | Largeurs proposées (mm) |
|---|---|
| 1250 | 1800 · 2000 |
| 1350 | 2100 |
| 1550 | 2000 |
| 1800 | 2350 |
| 2400 | 2350 |
Soufflet et châssis fixe
Pour ces deux types, aucun des tableaux consultés ne donne de formats. La fenêtre à soufflet reste un petit format : un guide de dépannage cite une plage indicative de 400 à 800 mm de large et de 400 à 1000 mm de haut, sans préciser d’où elle vient. Le châssis fixe, lui, se commande presque toujours sur mesure, puisqu’il n’a pas de mécanisme qui impose une taille.
Cote tableau, cote hors tout, cote de fabrication
C’est ici que se jouent la plupart des erreurs de commande. Trois mots désignent trois mesures différentes.
| Terme | Ce qu’il mesure | Quand on s’en sert |
|---|---|---|
| Cote tableau | L’ouverture dans le mur, entre les deux tableaux (les faces latérales de la baie) | Pose en applique, en tunnel ou en feuillure : c’est la cote que vous relevez |

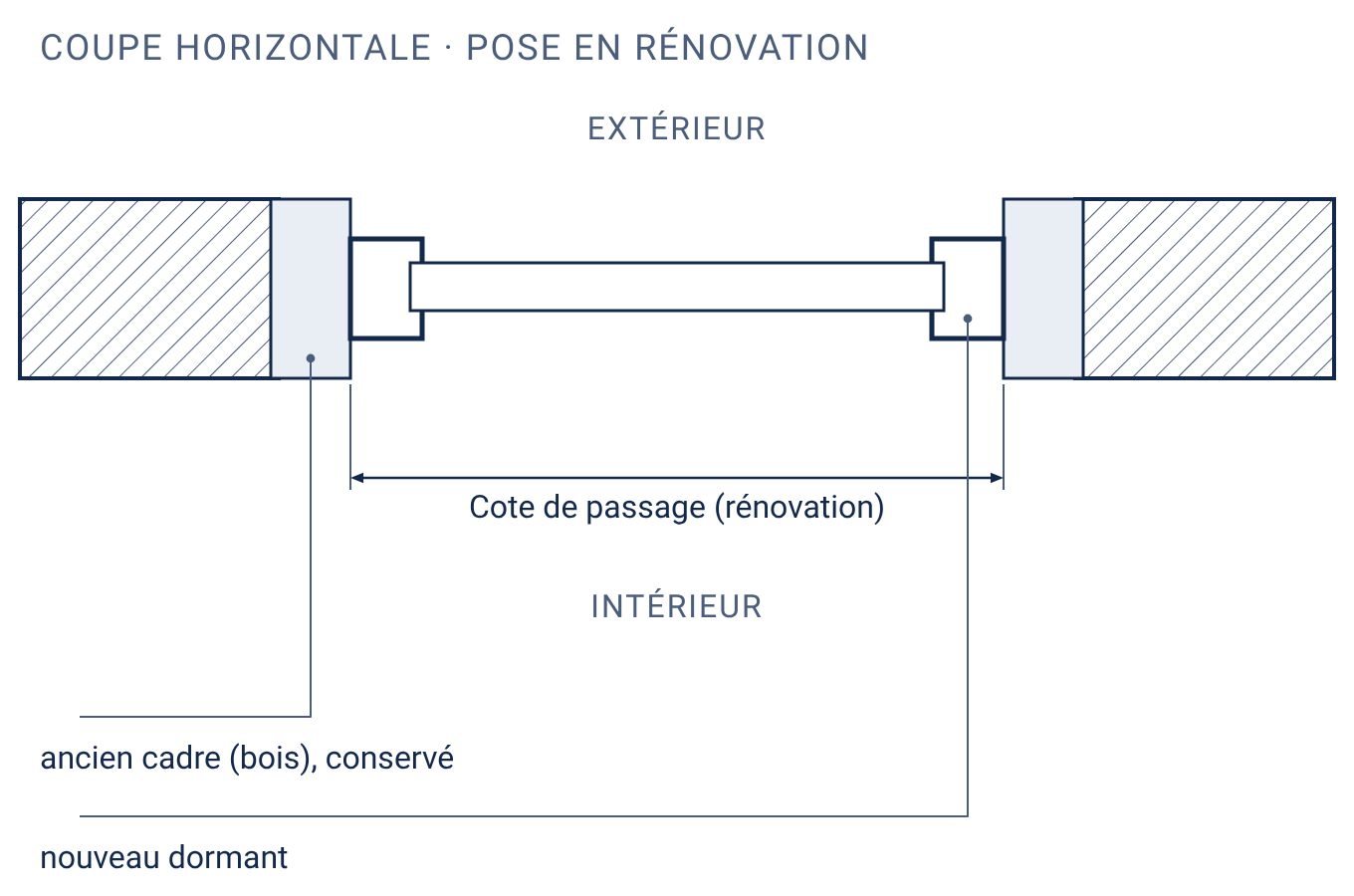

| Cote de passage | L’intérieur de l’ancien cadre conservé, entre les bois | Pose en rénovation sur l’ancien dormant |
| Cote hors tout | Le cadre de la nouvelle fenêtre, d’un bord extérieur à l’autre | C’est la taille réelle de l’objet livré |
| Cote de fabrication | Ce que l’usine fabrique, calculé à partir de votre relevé et du type de pose | Le fabricant la calcule ; vous la vérifiez sur le devis |

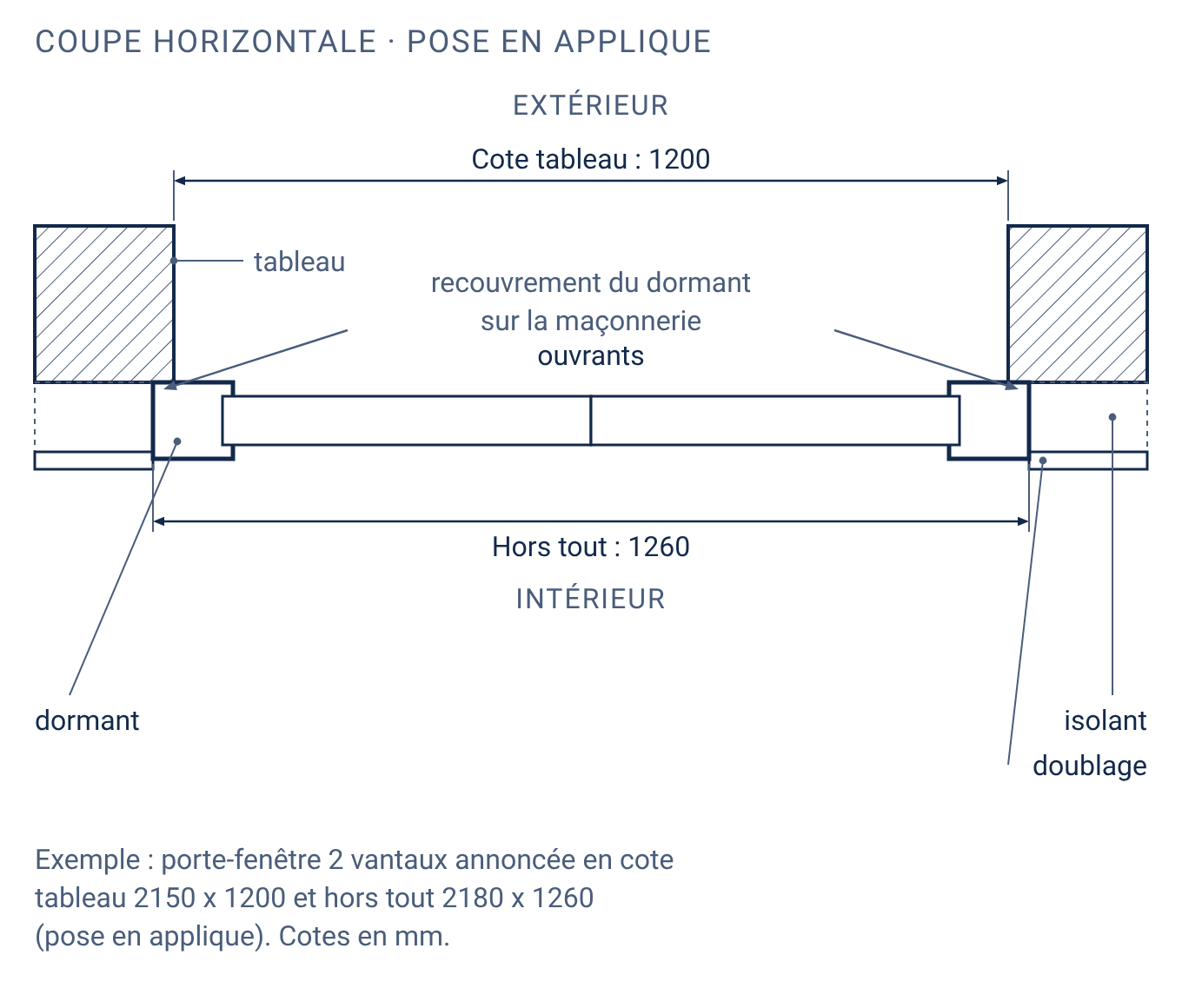

Un exemple concret. Une porte-fenêtre PVC 2 vantaux pour pose en neuf, vendue chez Castorama, s’annonce en cote tableau 2150 x 1200 mm et en hors tout 2180 x 1260 mm. Le cadre est plus grand que la baie, parce qu’en pose en applique il se plaque contre le mur côté intérieur et le recouvre. Si vous achetez en lisant le mauvais chiffre, la fenêtre ne rentre pas, ou elle laisse un jour tout autour.
Chez Gefradis, par exemple, le configurateur demande la mesure entre tableaux pour les poses en applique, en tunnel et en feuillure, puis calcule lui-même la cote hors tout. En rénovation, il demande la mesure entre les bois de l’ancien cadre.
Comment mesurer une fenêtre
La méthode ne change presque pas d’un chantier à l’autre. Ce qui change, c’est l’endroit où l’on pose le mètre, selon que vous gardez l’ancien cadre ou non.
- Choisir le type de pose. Rénovation sur l’ancien dormant, dépose totale, ou pose en neuf (applique, tunnel, feuillure). Le type de pose décide où vous mesurez. Castorama rappelle que la pose sur ancien dormant suppose un cadre bois en bon état, et la déconseille sur un ancien cadre PVC ou aluminium.

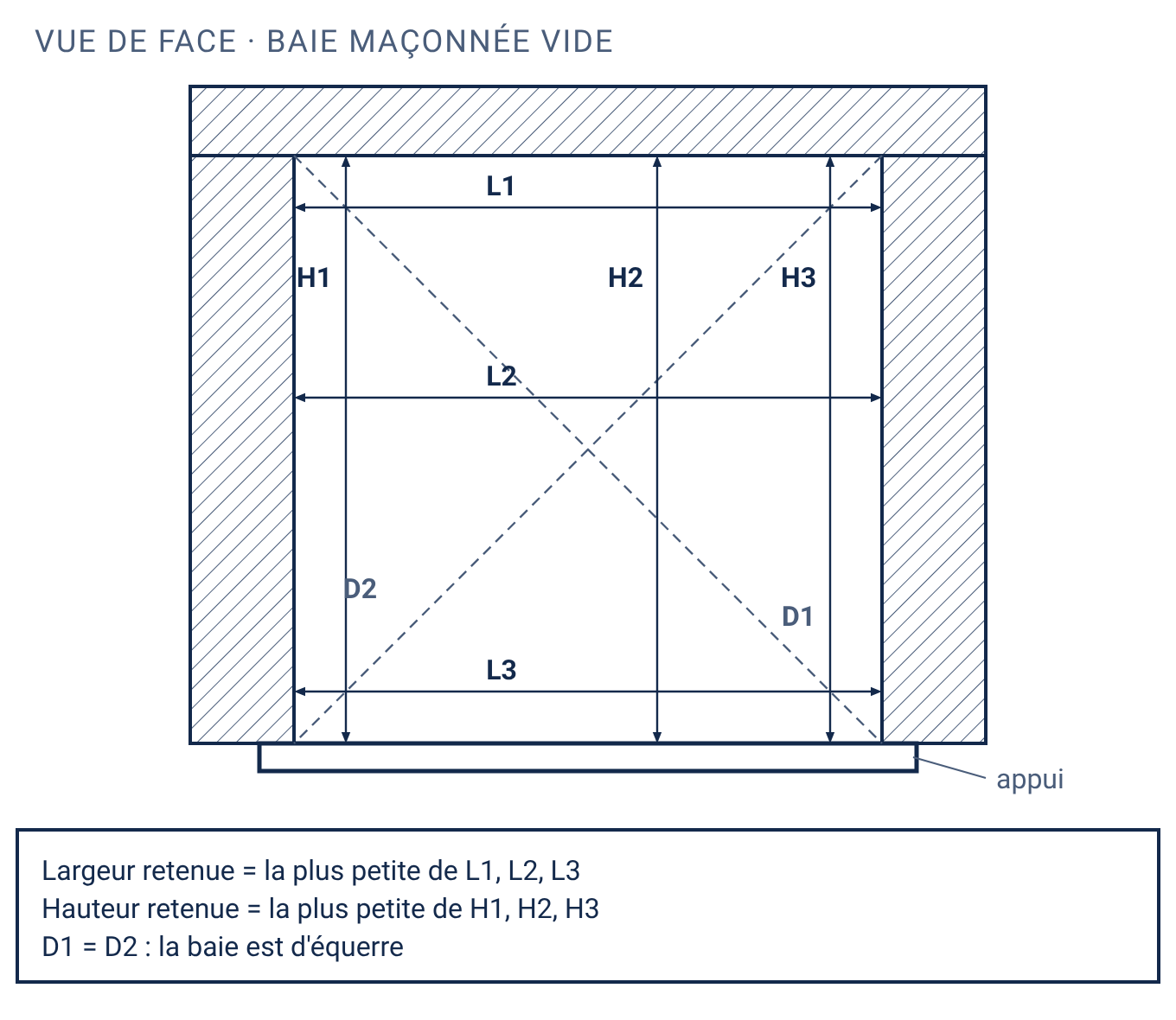

- Mesurer trois largeurs. En haut, au milieu et en bas, entre les tableaux (ou entre les bois de l’ancien cadre en rénovation). Au millimètre, au mètre ruban ou au télémètre.
- Mesurer trois hauteurs. À gauche, au centre et à droite, de l’appui jusqu’au linteau ou au fond de feuillure.
- Garder la plus petite valeur. Une baie n’est jamais parfaitement rectangulaire. La plus petite largeur et la plus petite hauteur sont les seules qui garantissent que la fenêtre entre.
- Contrôler les diagonales. Si elles diffèrent nettement, la baie n’est pas d’équerre : signalez-le au fabricant avant de commander.
- Relever l’allège. C’est la hauteur entre le sol fini et le bas du futur cadre. Elle fixe la hauteur de la poignée.
- Transmettre le relevé brut. Donnez vos cotes et le type de pose, et laissez le fabricant calculer la cote de fabrication. Vérifiez ensuite qu’elle figure sur le devis.
Les déductions publiées, et pourquoi elles diffèrent
Entre votre relevé et la cote de fabrication, on retire un jeu pour que la fenêtre entre sans forcer et laisse la place au joint. Les valeurs publiées ne concordent pas, parce qu’elles dépendent du fabricant, du matériau et du type de pose.
| Source | Cas | Déduction annoncée |
|---|---|---|
| Effy, IZI by EDF | Rénovation, ancien cadre conservé | 2 mm en largeur et 2 mm en hauteur |
| Effy, IZI by EDF | Dépose totale, mesure entre murs | 20 mm en largeur, 10 mm en hauteur |
| Voletshop (fiche de pose alu) | Menuiserie aluminium, rénovation ou neuf | 5 mm de chaque côté en largeur, soit 10 mm au total |
| Castorama | Tous types sauf applique intérieure | « Quelques millimètres » en périphérie, calculés en usine |
Retenez la logique, pas un chiffre. Si le fabricant vous demande des cotes tableau, donnez des cotes tableau brutes. Ne retirez rien vous-même : sinon, le jeu sera retiré deux fois.
En neuf : la baie suit la fenêtre
En construction neuve, la pose en applique est la plus courante, selon Castorama. La menuiserie se fixe contre la maçonnerie, côté intérieur, et le fabricant ajoute la largeur du cadre à la cote tableau. L’épaisseur de l’isolant intérieur détermine la profondeur des tapées, généralement de 80 à 200 mm. Réservez donc la baie aux dimensions tableau du catalogue, et choisissez la fenêtre avant de monter le mur, pas après.
Et si votre baie ne tombe sur aucun format ?
C’est le cas le plus fréquent en rénovation. Deux options. Soit vous commandez sur mesure : c’est la solution propre, et les fabricants en ligne cités ici la proposent. Soit vous prenez un format de stock plus petit et vous comblez l’écart avec des profils d’habillage. Dans ce cas, le cadre plus large mange une partie du vitrage, et chaque raccord ajouté est un joint de plus à rendre étanche.
Une fois la fenêtre posée, ses réglages se font au fil des saisons : régler une fenêtre PVC qui frotte ou changer un joint fatigué relève de l’entretien courant, pas du remplacement.
